      35kV變電站避雷器在線監測工程
      發布時間:2024-11-06 10:58:16
      字體大?。骸?

      我公司于2013.4為安徽某地區35kV變電站安裝自主生產的KD-DTMTII型智能數字式避雷器在線監測儀,采用高精度零磁通泄漏電流傳感器,主要監測避雷器全電流、阻性電流、動作時間、現場溫濕度,目前現場運行情況正常。

      1、實現的功能包括:


          1、高精度監測:測量值參照避雷器泄漏電流測量國家標準,部分測量值精度優于國家標準;
          2、多路監測:可以同時監測三只避雷器進行狀 況下的全電流及阻性電流;
          3、報警電流設置:用戶可以根據不同工況的泄漏電流大小對兩級報警電流值進行設置;
          4、報警功能:實現對避雷器泄漏電流大小的監測,采用聲光報警方式提示;
          5、斷電記憶功能:內置的大容量存儲芯片,可以記錄下每一只避雷器動作次數及每次動作時間;
          6、時間設置功能:用戶可以通過按鍵對儀器內部的系統時間進行設置;
          7、實時顯示:避雷器泄漏電流的全電流、阻性電流、溫濕度、動作次數、母線電壓等監測信息的實時更新,并以液晶屏動態顯示。

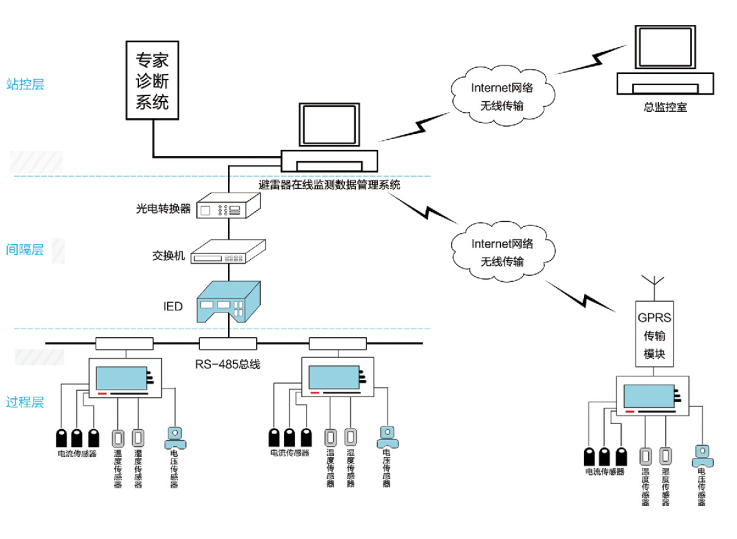

      2、數據傳輸示意圖


      3、技術指標

      序號名稱單位參數
      1耐受4/10 μs 沖擊電流kA>100 kA
      2耐受2ms方波沖擊電流A>1000 A
      3最低動作電流A50A
      4避雷器預警泄漏全電流mA1mA
      5避雷器泄漏全電流測量誤差\<5%
      6阻性電流測量范圍uA0~10000
      7雷電計數測量及發送周期h實時
      8避雷器雷電電流測量及發送周期h1
      9避雷器泄漏電流測量及發送周期(天)1
      10電網電壓適用范圍kV10-1000 kV
      11整機功耗W< 2.5W
      12供電方式 \電源/光伏電源

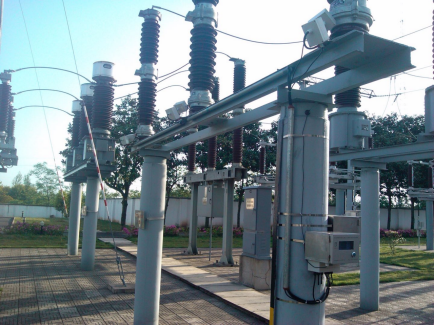

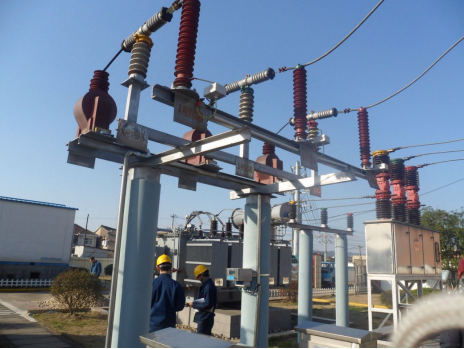

      4、現場施工圖
